一、线路金具温升试验装置

系统用途

该系统用于测试线路金具直流电阻、温升、热循环特性，参考标准：GB/T 9327  GB/T 2317.3  GB/T 2317.4  IEC 61284。

基本技术要求

具备3000A全自动大电流发生器全功能；

典型回路长度22米。

补充技术要求：

1. 具备温度控制和电流控制两种控制方式，可根据需要选择；

2. 可进行上述标准中直流电阻、温升、热循环测试；

3. 自动切换回路实现至少5段直流电阻自动测试，布局如图；

4. 温度测量可实现至少18路测量，布局如图；

5. 可提供实时电流、电压。

根据客户技术要求具体方案如下：

二、主要功能特点

电流、电阻、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；

1. 全中文界面，操作简单明了，可适应多种应用场合；

2. 全触屏操作，操作直观、快捷、易上手。

3. 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；

4. 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；

5. 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

6. 试验时间可任意设定，1秒 ~999小时

7. 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

8. 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；

9. 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。

10. 带停止/紧急按钮，可手动复原；

11. 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。

12. 出现过流等故障时，保护即时，准确，可靠；

13. 热循环试验过程中回路电阻测试自动完成，电流输出自动切换；

三、主要技术参数

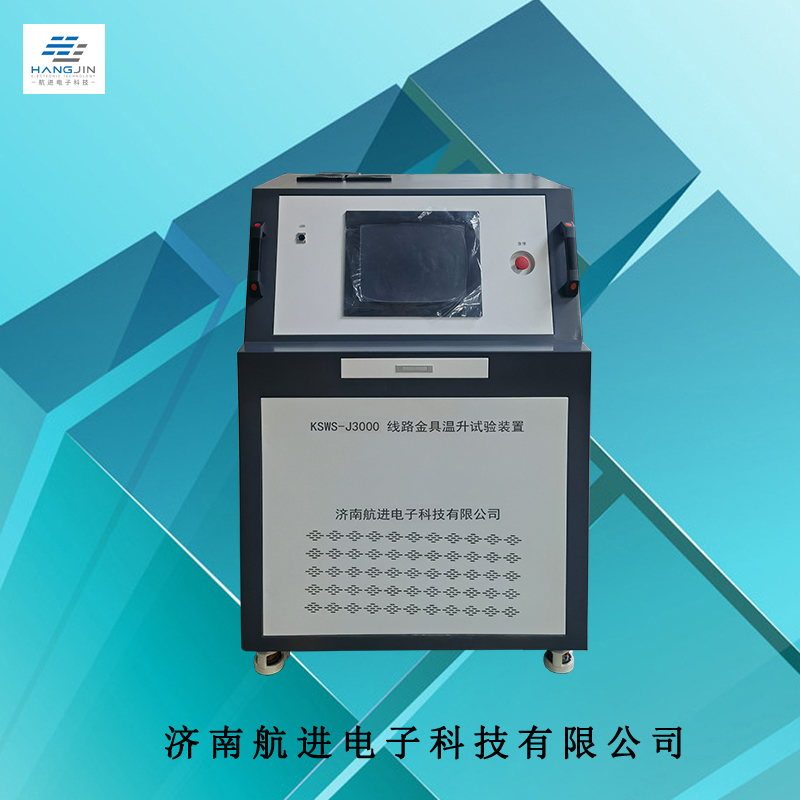

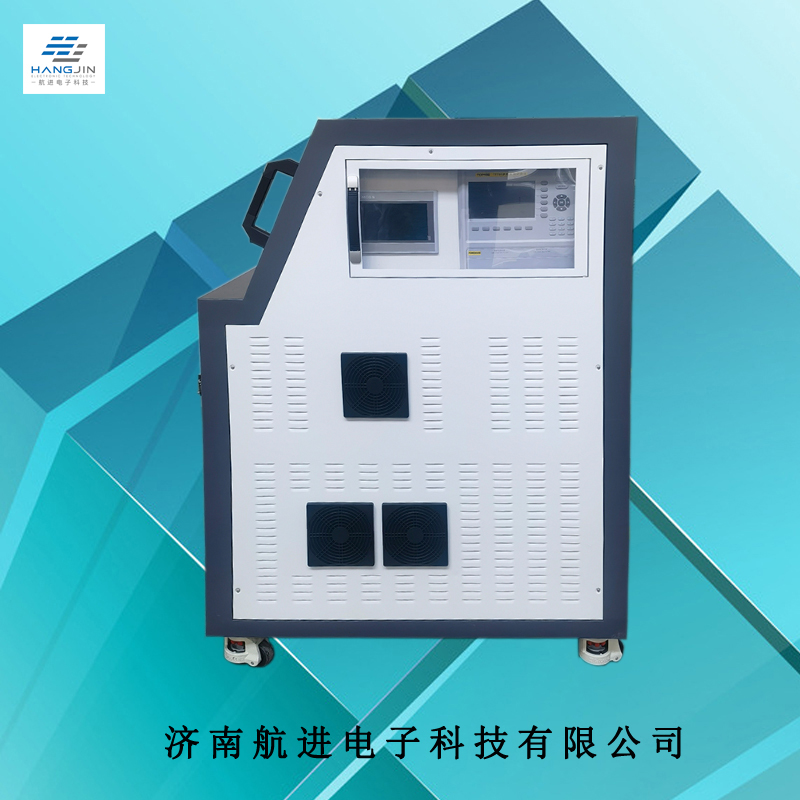

1、装置本体

1) 电源电压：AC 380V ±10%,50Hz±1 Hz

2) 电源电流：≥55A

3) 额定容量：36kVA

4) 输出电压：AC 0 ～ 12V（任意可调）

5) 输出电流：长时间（不间断运行）AC 20 ～ 3000A ；

6) 电压测量精度：0.5 ％FS ± 3 字

7) 电流测量精度：0.5 ％FS ± 3 字

8) 计时长度：1秒 ～ 9999.99小时

9) 测温：24路

10) 直流电阻档位：50A、100A、200A

11) 直流电阻量程：0-100mΩ

12) 准确度：0.5%±2μΩ

13) 整机效率：≥90%

14) 防护等级：IP20

15) 工作温度：-10℃~50℃

16) 湿度：0-90%RH非凝露

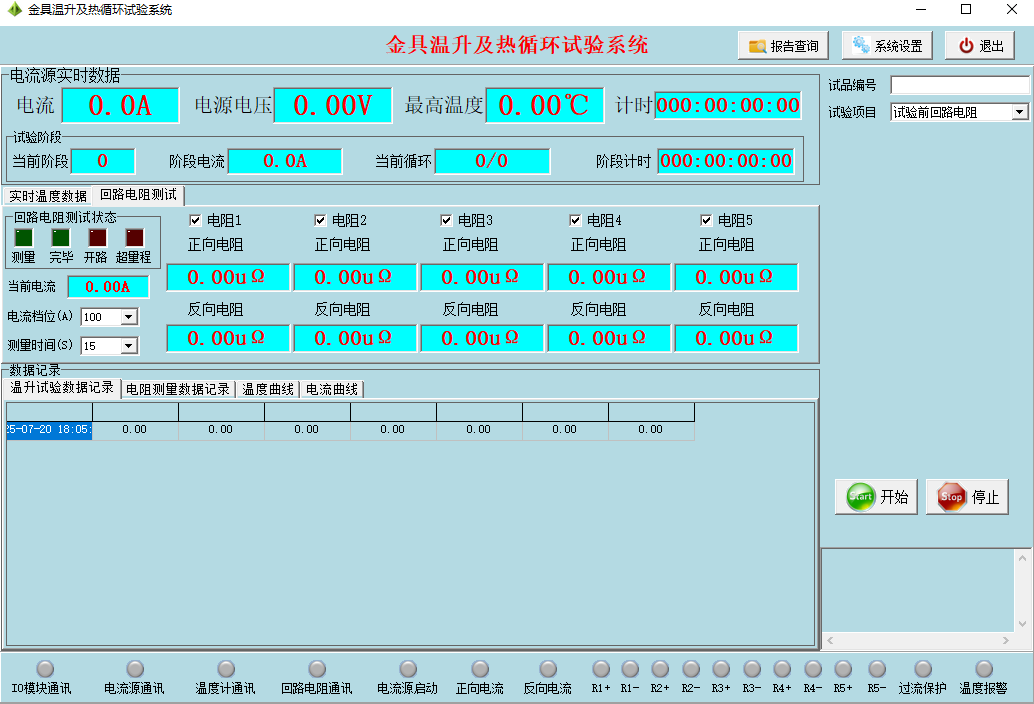

2、界面展示
