交流恒流源技术特点

一、概述
hj56(s)系列交流恒流源采用spwm高频脉宽调制，igbt输出，可以调整输出电流及频率，响应速度快，恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，效率高，可靠性和维护成本相对于传统调压器方式具有明显优势；人机接口界面良好，能与先进的生产线系统配套使用，也可单独使用。
二、应用适应领域
hj56(s)系列交流恒流源主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合及校验 验证部门（计量所、质检所）等单位。
三、产品特点
＊采用igbt驱动及spwm调制技术，产品稳定可靠，响应速度快，效率高，
＊采用双闭环反馈控制，产品输出性能稳定，
＊可调频，输出频率可调节（提供多种频率选择），
＊可显示实时电流、电压、频率、功率、功率因数、时间等多种参数，
＊具备多种通讯功能rs232/485，modbus-rtu 工业串行口协议及0-5v/10v模拟量，
＊具备兼容各种测试系统能力，
＊智能温控风机控制，降低噪音，延长使用寿命
＊电流范围 0-15000a,开路电压0-5v/10v/20v等.
＊具有多组测试功能，可设定渐变、步阶、阶梯模式，可设置循环次数 （选配）

四、技术参数

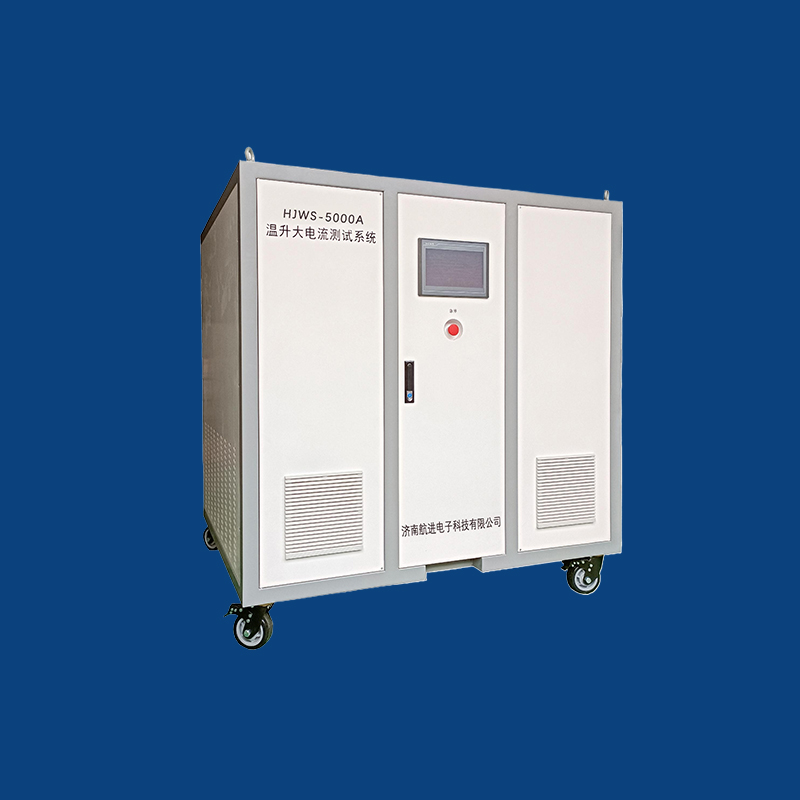

型号：HJWS-5000

输入：三相四线+地线  380V±10%，50/60Hz±5Hz

输出：单相两线+地线

开路电压：100.0V  内部集成升流变压器

电流调节：50A-5000A

频率：45.0Hz-100.0Hz

波形：正弦波

电流稳定度：≤±0.5%FS

源电压效应：≤±0.5%FS

频率稳定度：≤±0.02%FS

操作显示：10吋彩色液晶触摸屏

电流显示：分辨率1A ；精度:±0.5%读数+(±0.5%量程)±2个字

电压显示：分辨率0.1V;精度:±0.5%读数+(±0.5%量程) ±2个字

频率显示：分辨率0.1Hz;  精度:±0.01%读数

效率：≥85%

输出保护：过压、过载、过流、过热、短路等保护

调制方式：SPWM调制

输出隔离方式：变压器隔离输出

冷却方式：强制风冷

外部通信接口：RS-232 （MODBUS RTU协议)

外壳防护等级：IP20

远程控制：RS485通讯  MODBUS   RTU协议
